Description

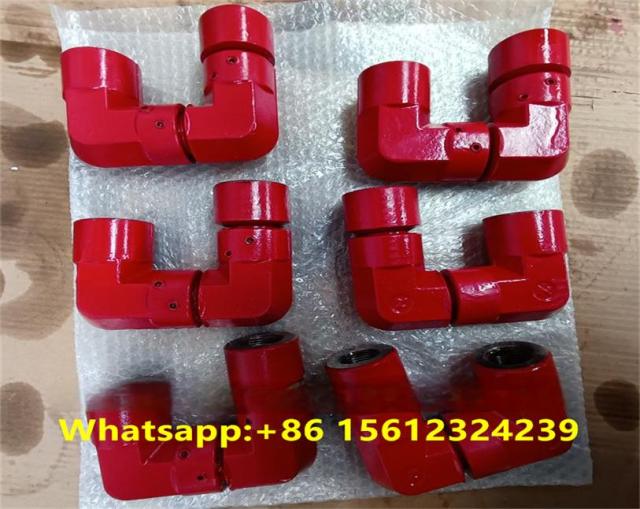

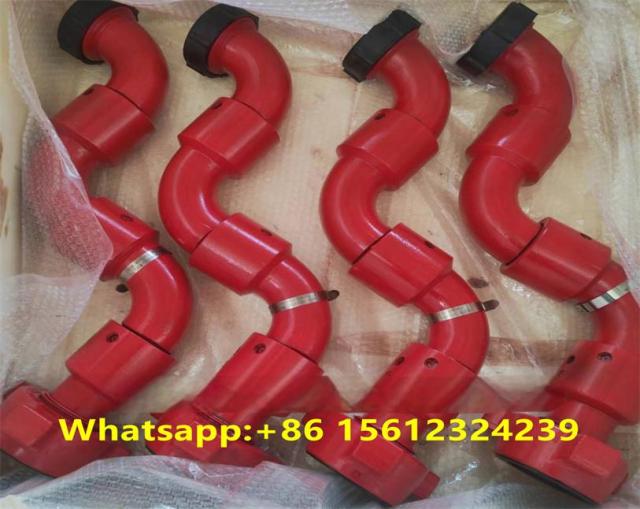

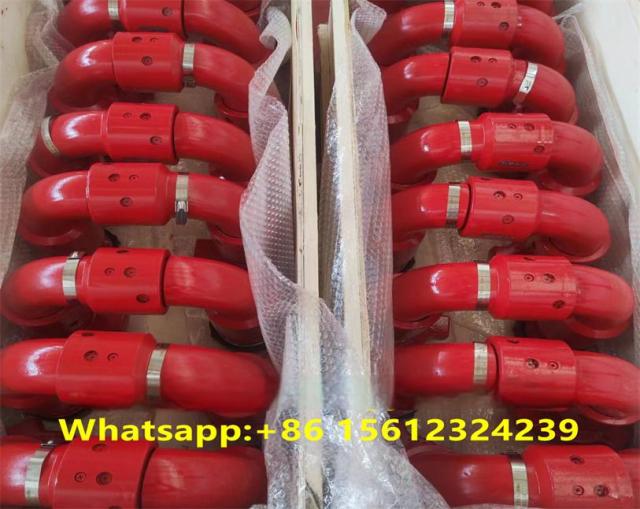

Joint de coude pivotant haute pression Fig1502 de Chiksan de tête de puits d'API
Le coude pivotant haute pression est conçu selon la norme API Spec 16C et fabriqué en acier allié de haute qualité. Les joints pivotants du coude Chiksan adoptent une conception à trois canaux avec une épaisseur de paroi uniforme. Le coude adaptateur haute pression à long rayon peut garantir que le même rayon de sphère peut passer librement à travers l'intérieur du coude. Le coude mobile haute pression est relié par des écrous à oreilles et présente les caractéristiques d'un serrage, d'un déchargement et d'une étanchéité rapides sous pression. Le coude à joint pivotant à long rayon haute pression peut être utilisé dans les canalisations de refoulement à haute pression, les canalisations d'entrée, les canalisations d'écoulement de liquide temporaire, les canalisations de test de puits et d'autres environnements de travail acides pour transporter le flux de liquide dans des conditions de haute pression. Plages de pression de travail à froid de 6 100 psi à 15 000 psi, avec des coudes mobiles haute pression de 2 pouces et 3 pouces. Les coudes de tête de puits haute pression couramment utilisés sont de type 10 ou 50. Le filetage de connexion du joint pivotant Union Chiksan Joint haute pression est généralement un filetage ACME, tandis que les coudes haute pression API 16c FMC avec filetage de tuyau conique nécessitent une production spécialisée.
2、 Caractéristiques structurelles :
Le coude Hammer Union présente les caractéristiques de flexibilité, de résistance aux chocs, de résistance aux vibrations et de débit élevé. Le coude à joint pivotant est relié par des écrous à oreilles, qui ont les caractéristiques de serrage, de déchargement et d'étanchéité rapides, ce qui le rend pratique pour le transport et stockage.
3. Mode d'emploi :
1. N'utilisez pas de coudes à joint pivotant sur des appareils mécaniques à rotation continue.
2. Sélectionnez raisonnablement les spécifications correspondantes en fonction de la pression et de la structure réelles du travail.
3. Les coudes flexibles ne doivent pas être utilisés dans des environnements de gaz acides (y compris le CO2 et le H2S) (sauf commande spécifique pour des coudes flexibles pour gaz résistants aux acides).
4. Le coude à joint pivotant ne peut pas résister aux charges axiales pendant le fonctionnement.
5. Aucune charge supplémentaire ne peut être appliquée au coude mobile.
6. Lors du serrage de l'écrou à oreilles, n'utilisez pas de force de martelage qui déformerait ou endommagerait l'écrou à oreilles. L'opérateur doit porter des lunettes de protection,
Pour éviter que des fragments métalliques ne blessent les yeux.
4、 Entretien et maintenance :
a) Après avoir transporté le liquide, il est nécessaire de rincer soigneusement pour réduire la corrosion sur le coude pivotant.
b) Inspectez régulièrement la bague d'étanchéité du coude mobile et remplacez-la en temps opportun pour éviter les fuites.
c) Inspectez régulièrement l'épaisseur optique de chaque partie du coude pivotant, et remplacez-la par une neuve si l'épaisseur de paroi est réduite de 20 %.
d) Les filetages exposés doivent être enduits d'huile antirouille pour éviter la rouille.
e) Remplacez régulièrement la graisse lubrifiante.
f) Si la peinture de surface s'écaille lors du montage et de l'utilisation, elle doit être repeinte.
